MGME/MHMD系列

产品名称：MGME/MHMD系列

产品编号：松下伺服电机A5系列

详细说明：

系列		MGME			MHMD
额定输出功率		900W	2.0KW	3.0KW	200W	400W	750W
适配驱动器型号		MDDHT5540	MFDHTA390	MFDHTB3A2	MADHT1507	MBDHT2510	MCDHT3520
外形分类		D型	F型		A型	B型	C型
额定转矩（N*m)		8.59	19.1	28.7	0.64	1.3	2.4
最大转矩（N*m)		19.3	47.7	71.7	1.91	3.8	7.1
额定转速/最高转速（rmp)		1000/2000			3000/5000		3000/4500
电机惯量	无制动器	6.7	30.3	48.4	0.42	0.67	1.51
（×10^-4kg*m²）	有制动器	7.99	31.4	49.2	0.45	0.70	1.61
变压器容量（kVA)		1.8	3.8	4.5	0.5	0.9	1.3
编码器		20位增量式（分辨率：1048576），17位绝对式（分辨率：131072）
环境要求		温度:工作0～40℃,保存-20～65℃;湿度20%～85%RH（无结露);海拔≤1,000米;振动≤49m/s²（停止时≤24.5m/s²）
质量（kg）	无制动器	6.7	14.0	20.0	0.96	1.4	2.5
质量（kg）	有制动器	8.2	17.5	23.5	1.4	1.8	3.5

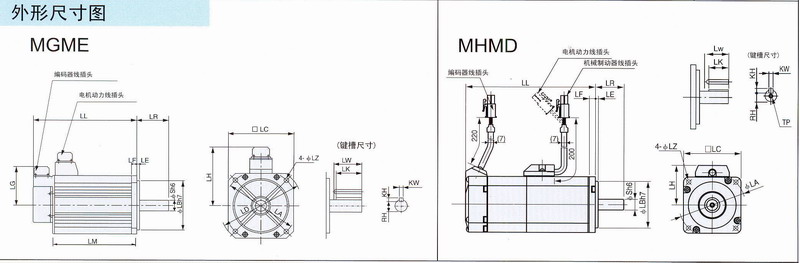

LL	无制动器	157.5	165.5	211.5	98.5	118	127
LL	有制动器	182.5	190.5	236.5	135	154.5	164
LR		70	80	80	30	30	35
S		22	35	35	11	14	19
LA		145	200	200	70±0.2	70±0.2	90±0.2
LB		110	114.3	114.3	50	50	70
LC		130	176	176	60	60	80
LD		165	233	233	－	－	－
LE		6	3.2	3.2	3	3	3
LF		12	18	18	6.5	6.5	8
LG		84	84	84	－	－	－
LH		116	140	140	43	43	53
LM	无制动器	111.5	119.5	165.5	－	－	－
LM	有制动器	136.5	144.5	190.5	－	－	－
LZ		9	13.5	13.5	4.5	4.5	6
键	LW	45	55	55	20	25	25
	LK	41	50	50	18	22.5	22
	KW	8h9	10h9	10h9	4h9	5h9	6h9
	KH	7	8	8	4	5	6
	RH	18	30	30	8.5	11	15.5
	TP	－	－	－	M4深8	M5深10	M5深10
